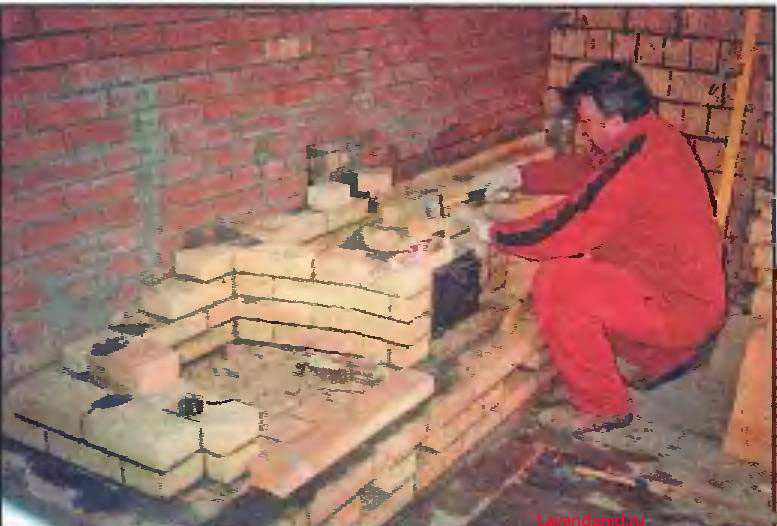

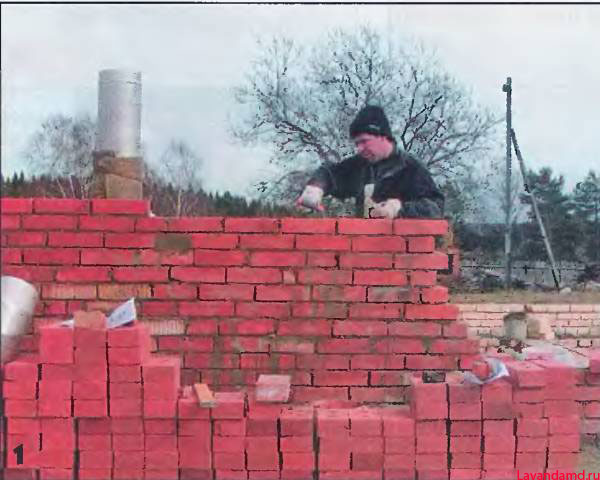

Мастер-печник выкладывает внутреннюю стенуперегородку. Труба из нержавеющей стали завёрнута в базальтовый картон и установлена в кладке.

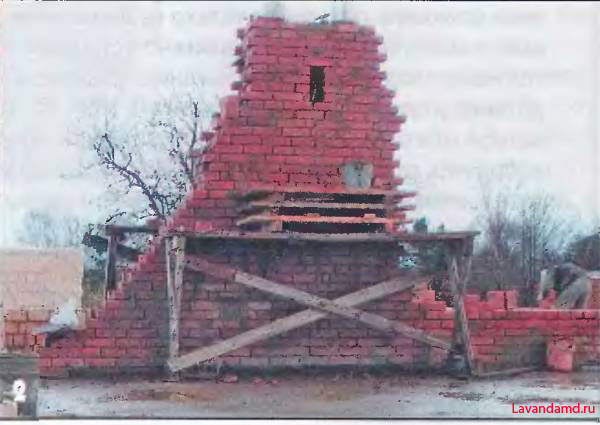

Кладка и трубы внутри неё выведены на отметку 3,5 м. Между двумя дымовыми трубами
расположен вентиляционный канал.

Во время работы по монтажу печи-камина у заказчика возникла идея дополнительной вентиляции подпольного пространства.

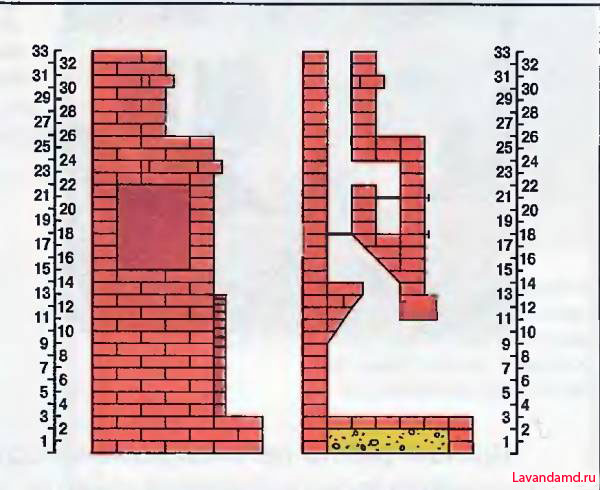

журнала. Я не стал разыскивать авторов того очага, а разработал свой вариант, привязав его к будущему дому. Учитывая, что наш дымоход должен быть увязан с вытяжной системой дома, некоторые ряды кладки очага могут показаться бессмысленными. Но всётаки они носят эстетический характер. Рассмотрим повнимательнее чертежи порядовок.

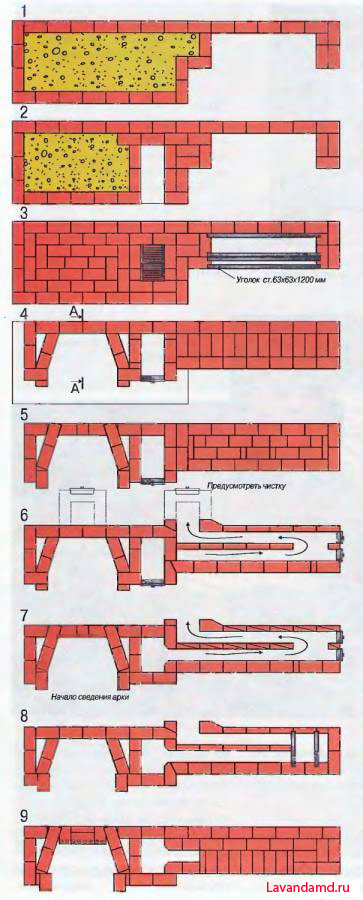

Ряды 1 -3. Основание камина и печи общее. Топчан длиною 1,77 м, под ним широкая дровница, глубина которой 40 см. Зольная камера печи занимает всего один ряд. Отсутствует поддувальная дверка. Регулирование поддува осуществляется положением зольного ящика.

Наружная стенка топчана выложена в 1/2 кирпича, а внутренняя и задняя — в 1/4 кирпича.

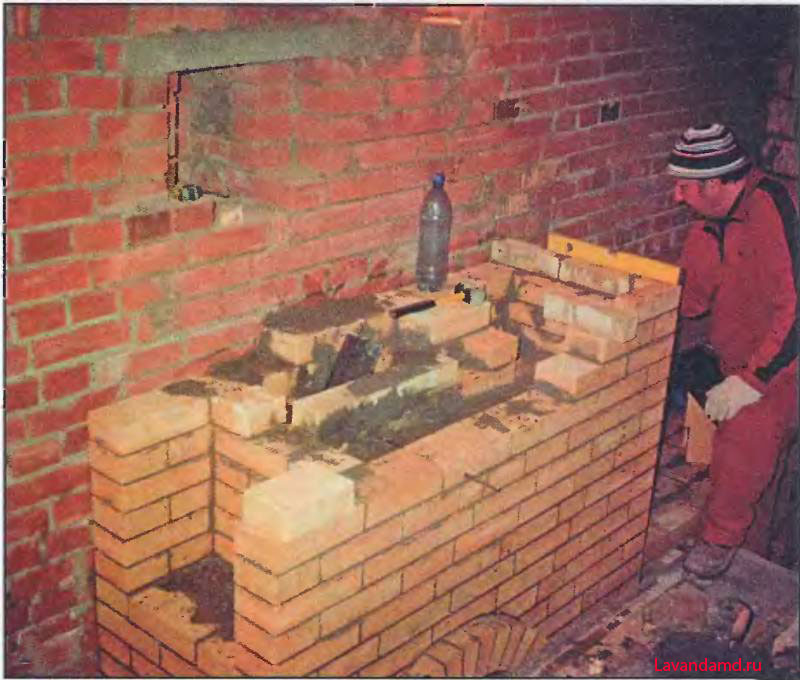

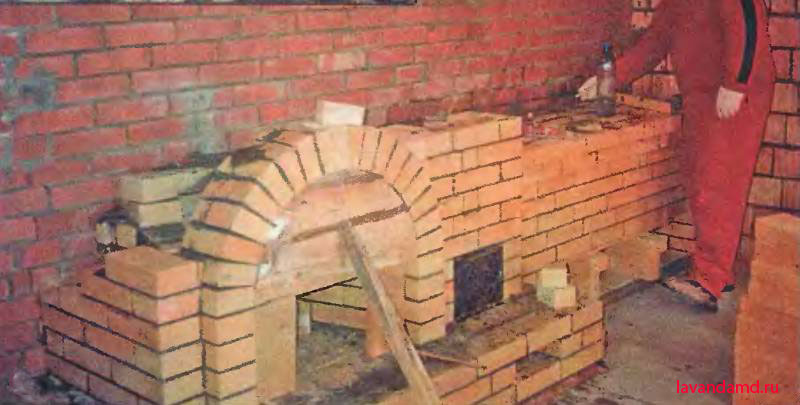

Завершена кладка топчана, установлен «замковый» кирпич в арке камина.

Ряды 4-6. Топочная дверка печи — типовая, 250x200 мм. В связи с тем, что внутренняя футеровка топливника не предусмотрена, предполагается выполнить кладку камина и печи полностью из шамотного кирпича.
Топливник камина имеет в плане форму трапеции, а снаружи обрамлён аркой, напоминающей горнило русской печи.

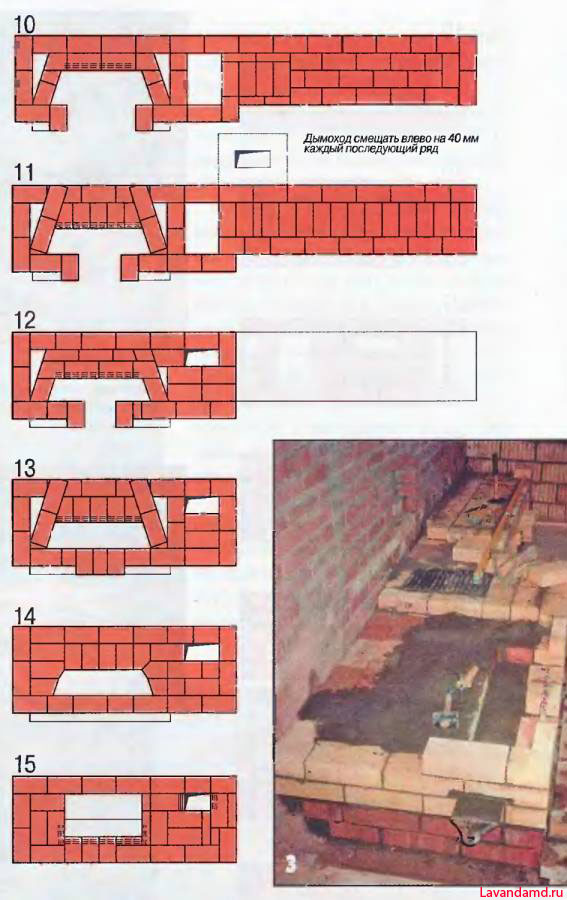

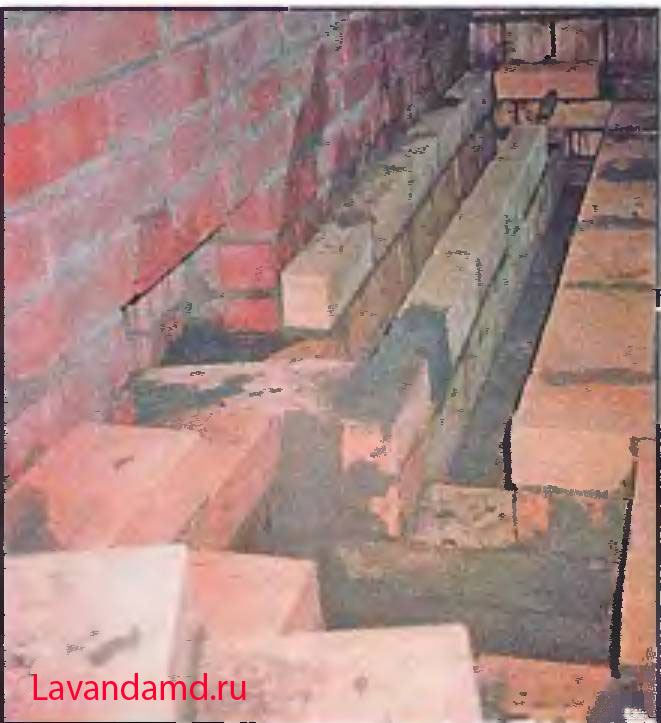

С 6-го по 8-й ряды проложены два горизонтальных дымохода, которые должны нагревать перекрытое топчана. 3 ряда перекрытия дымоходов не позволят нагреть верх топчана до критической температуры. Таким образом высота топчана — 80 см. (В одной деревне мне рассказывали, что оставленное одеяло на лежаке печи от воздействия температуры начало тлеть через несколько часов после топки.)



В левой боковой стенке камина устроена ниша, напоминающая печурку русской печи.

Для прочистки дымоходов предусматривается установка 2-х прочистных дверок (одна — на лицевой стороне топчана, другая — за перегородкой, разделяющей две комнаты). Тут надо сказать о том, что труба для отвода продуктов сгорания из печи и камина закладывается вкапитальной стене дома (её толщина — 1,5 кирпича или 38 см). На 7-8 рядах газы из печи, пройдя через топчан, входят в трубу. Перекрывая эти дымоходы задвижкой, дымовые газы направляют по каналам отопительного щитка, совмещённого с дымосборником камина.
Зуб камина начинается с 9-го ряда и завершается на 14-м ряду. А с 15-го ряда начинается формирование дымо-сборника.

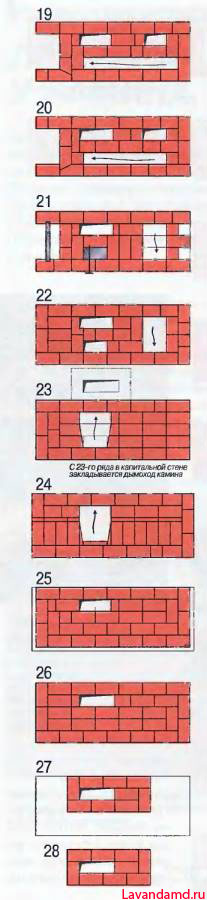

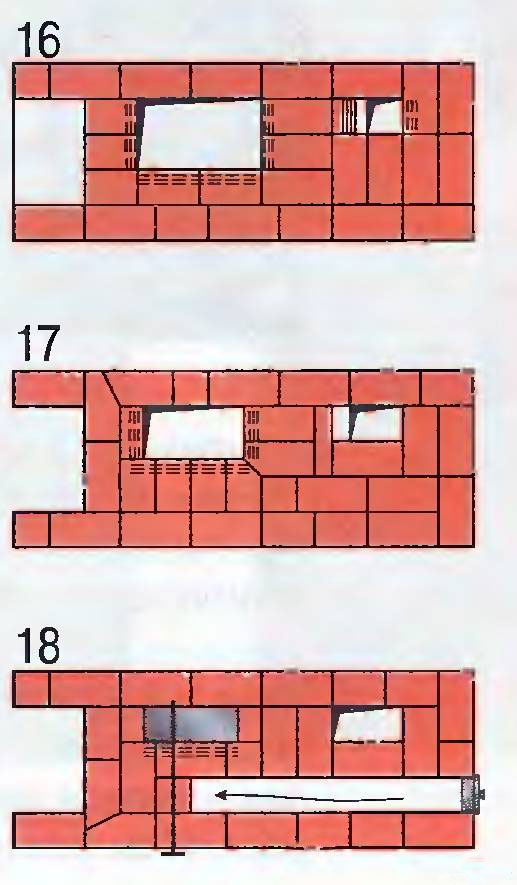

После установки поворотной заслонки камина на 18-м ряду появляется воз-можность газоходы печи свести в каминную трубу. Но для того, чтобы тепло из печи не терялось, на 21 -м ряду необходимо поставить заслонку печи. В нашем случае она — тоже поворотная. И лишь после объединения печного и каминного дымоходов их соединяют с трубой, установленной в капитальной стене. Обе трубы, а также вентиляционные короба объединены в общий стояк.
Строительство этих очагов началось в период закладки стен дома. И несмотря на наличие имеющихся уже чертежей порядовок доверить закладку дымовых труб бригаде каменщиков заказчик не решился.

«Сам себе мастер», январь 2009
