Мини трактор Кристалл 8011
На чертежах — общий вид трактора, эскизы рулевого управления и заднего ведущего моста, по которым можно изготовить действующую модель трактора «Кристалл» с дистанционным программным или радиоуправлением.
Модель трактора состоит из трех основных агрегатов — кабины 1 (см. рис. 1), рамы 9 и капота 8.
Они выполняются из листовой стали толщиной 0,3—1 мм и соединяются между собой кронштейнами.
Рис. 1 Кабина мини трактора Кристалл 8011
Кабина, передний и задний мосты трактора, двигатель, рулевое управление устанавливаются на раму, воспринимающую все нагрузки, возникающие при работе модели.
Вал 29 вращается в А подшипниках скольжения (28, 24) и с помощью шпонки или винта соединен с шестерней главной передачи. В качестве главной передачи используется пара червяк — шестерня.
Размеры деталей крышек, вала и втулки выбираются в зависимости от размеров пары червяк — шестерня таким образом, чтобы после сборки конструкции не наблюдалось продольного люфта валов шестерни и червяка и было обес-печено свободное, без затираний вращение вала 29.
Последовательность сборки заднего моста:
а) запрессовываем в крышку 25 втулку 24;
б) запрессовываем в чулок 23 втулку 28;
в) на крышку 25 надеваем чулок 23;
г) проверяем плавность вращения вала;
д) устанавливаем вал 29;
е) припаиваем чулок к крышке;
ж) в той же последовательности повторяем сборку другой половины заднего моста;
з) соединяем две собранные части и после проверки плавности вращения припаиваем детали 21 и 25;
и) на предварительно пропиленные в крышке 25 пазы устанавливаем червяк с втулками 21 и, отрегулировав зацепление шестерни с червяком, припаиваем втулки к крышке.
Вал червяка соединяется с двигателем в зависимости от его мощности карданным валом или резиновой (хлор- виниловой) трубкой.
На чулки заднего моста припаиваются кронштейны крепления моста к раме трактора. Конструкция переднего моста не представляет затруднений, поэтому приводим только схему рулевого управления.
Рулевое управление состоит из двух рычагов 19, рулевых тяг 18, сошки 17, вала 16 и редуктора электродвигателя.
Рулевая трапеция строится по общепринятой схеме (линии, проведенные через точки 01—О3и 02—04, должны пересекаться на расстоянии 2/3 базы, считая от переднего моста, на продольной оси трактора).
Рулевые тяги можно выполнить регулируемыми. Рулевой редуктор состоит из пары винт—гайка. Последняя в конечных положениях подпружинена;
Конструкция не требует установки концевых выключателей.
Этот узел работает следующим образом: при включении двигателя резьбовой вал 16 перемещает сошку 17 в одну из сторон до окончания хода резьбы.
В этом положении сошка подпирается пружиной 15 и не имеет линейного перемещения вдоль оси вала, хотя последний продолжает вращаться. При изменений вращения двигателя пружина 15 перемещает сошку на резьбовой вал.
Резьбовой вал 16 установлен на двух подшипниках скольжения и через шестерню 12 соединен с редуктором и электродвигателем. Собирается узел на отдельной плате и устанавливается на раму трактора.
Красить трактор «Кристалп-8011» необходимо по частям, предварительно загрунтовав грунтом по метталлу все детали.
После выведения неровностей нитрошпакпевкой необходимо наложить выявительный слой краски.
Если поверхность ровная, можно приступить к покраске.
Нитроэмали рекомендуется разводить растворителем № 647. В собранном виде трактор после покраски рекомендуем покрыть слоем химолака (разбавив его до нужного состояния ацетоном).
При покраске рекомендуется использовать сочетание цветов красный — бежевый, желтый — черный, голубой — белый. Те же цвета необходимо использовать и при оформлении кабины.

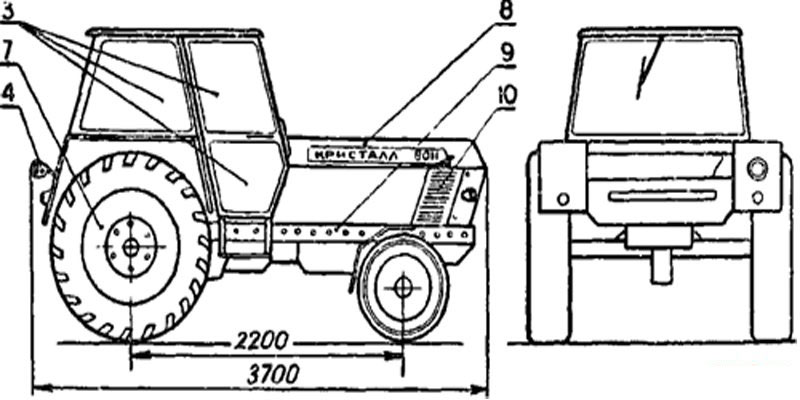

Рис. 2 Размеры кабины и капота трактора Кристалл

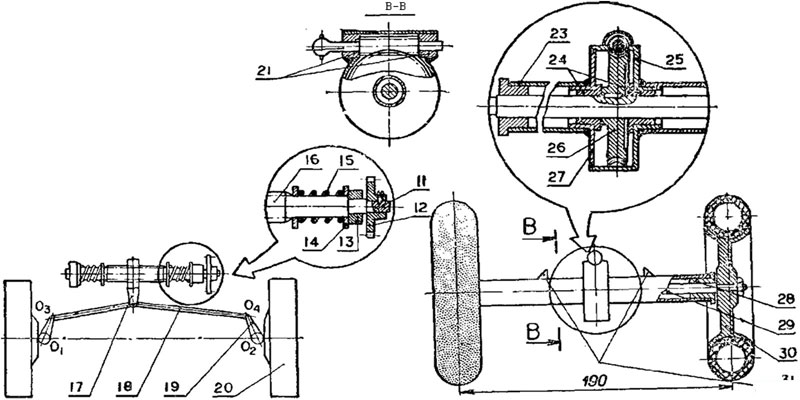

Рис. 3 Чертеже рулевого управления и передач.
Пояснения к рисункам 1, 2,3:
1 — кабина, 2 — зеркало заднего вида, 3 — стекла, 4 — фары, 5 — крыло, б — задний мост, 7 — заднее колесо, 8 — капот, 9 — рама, 10 — жалюзи, 11 — хвостовин, 12 — шестерня, 13 — упор, 14 — ограничитель пружины, 15 — пружина, 16 — резьбовой вал, 17 — сошка, 18 — рулевая тяга, 19 — рычаг, 20 — переднее колесо, 21 — втулка, 22 — главная передача, 23 — чулок, 24 — втулка, 25 — крышка, 26 — червячное колесо, 27 — корпус, 28 — втулка, 29 — вал, 30 — диси колеса, 31 — упоры.
Источник: Моделист конструктор №2 1972
