Переделка обычного велосипеда в электровелосипед своими руками

На этой странице я расскажу Вам о том, как своими руками переделать обычный велосипед в электровелосипед, снабженный электромотором и движущийся не только за счет мускульной силы наездника, но и на электротяге.
Все началось с того, что однажды я разобрал старую стиральную машину "Indesit" и извлек из нее много полезных запчастей, в том числе электромотор и детали ременной передачи. Кроме того у меня был велосипед, уже немного доработанный (сиденье немного смещено назад с помощью вставки в раму, чтобы сидеть было удобнее), но в остальном самый обычный:

Сперва надо было придумать, как передать крутящий момент от электромотора на колесо от велосипеда. Поскольку вал электродвигателя уже имел шкив для ременной передачи, а от стиральной машинки остался хороший ремень, решено было использовать именно такую передачу - ременную. Теперь необходимо придумать, как закрепить шкив ременной передачи на колесе велосипеда (очевидно, на заднем).

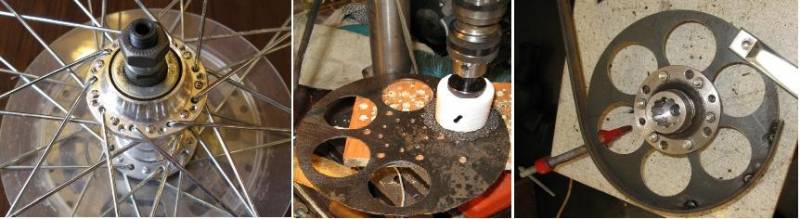

Втулка алюминиевая - сваркой не приваришь, поэтому решено было закрепить шкив ко втулке колеса с помощью нескольких винтов. Обратите внимание на новые отверстия во втулке между спиц (на фото ниже). Отверстий всего 9 шт., в них нарезана резьба М3.
Теперь необходимо изготовить сам шкив. Вообще говоря, ремень от стиральной машинки - поликлиновый, но т. к. шкив, который мы собираемся изготовить, значительно больше по диаметру, чем шкив на валу электромотора, нарезать канавки на большом шкиве нет необходимости - ремень и так по нему скользить не должен. Поэтому, шкив для колеса у нас будет гладкий.

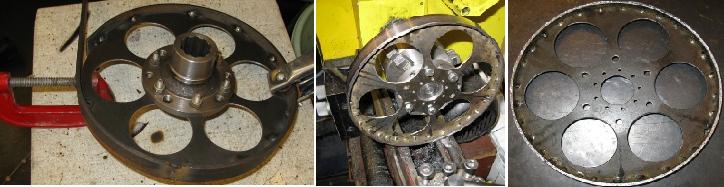

Для его изготовления я вырезал круг из листовой стали толщиной 2 мм, в котором, кроме прочих, вырезал большие отверстия для снижения веса. Диаметр шкива в моем случае ограничивался имеющимся у меня токарным станком (заготовку большего диаметра в станок просто не вставишь) и составил примерно 220мм.

Теперь необходимо изготовить сам шкив. Вообще говоря, ремень от стиральной машинки - поликлиновый, но т. к. шкив, который мы собираемся изготовить, значительно больше по диаметру, чем шкив на валу электромотора, нарезать канавки на большом шкиве нет необходимости - ремень и так по нему скользить не должен. Поэтому, шкив для колеса у нас будет гладкий.
Для его изготовления я вырезал круг из листовой стали толщиной 2 мм, в котором, кроме прочих, вырезал большие отверстия для снижения веса. Диаметр шкива в моем случае ограничивался имеющимся у меня токарным станком (заготовку большего диаметра в станок просто не вставишь) и составил примерно 220мм.

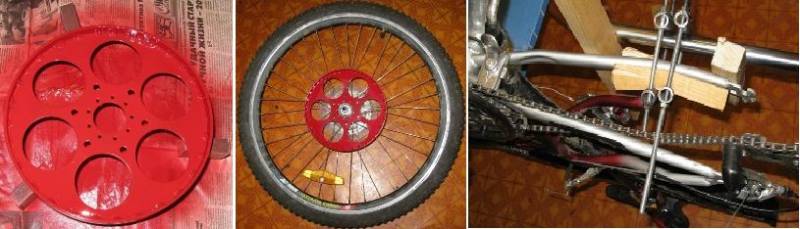

К в внешней стороне полученного диска была приварена стальная полоса (стандартный прокат), сечением 20 х 4 мм. Деталь по центру будущего шкива (на фото ниже), прикрученная болтами, необходима только для закрепления шкива на токарном станке при обработке (это какая-то деталь от трансмиссии автомобиля "Нива"). После сварки шкив был обточен на токарном станке. Внешняя поверхность стала гладкой.Далее окраска, сушка и установка на колесе велосипеда. При окончательной установке все детали (втулка колеса, центральное посадочное отверстие нашего шкива и девять винтов М3) были смазаны эпоксидным клеем "Poxipol" - чтобы держалось надежнее и при эксплуатации не разбалтывалось:

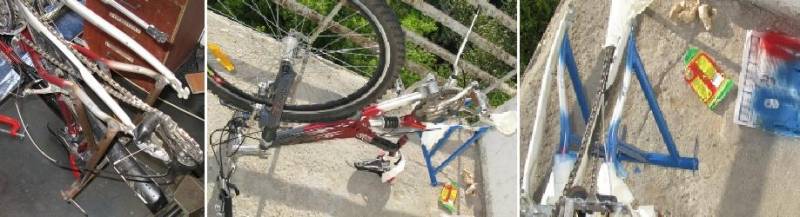

При попытке установить колесо со шкивом в раму велосипеда, оказалось, что новый шкив немного мешает и упирается в трубу рамы. Раму решено было немного подогнуть:

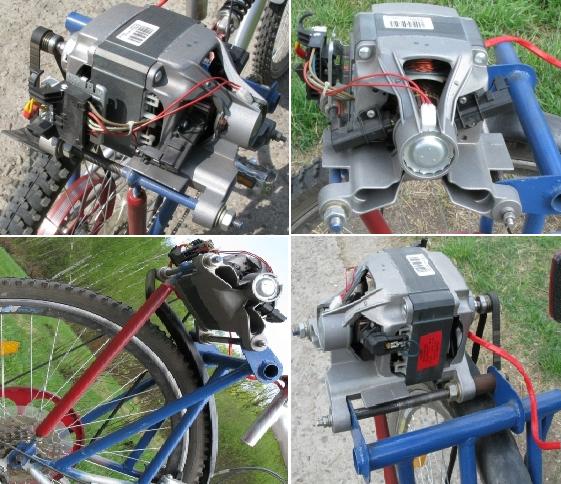

Теперь необходимо было как-то закрепить электродвигатель. Поскольку велосипед снабжен задним амортизатором, крепить электромотор необходимо был именно к той небольшой части рамы, которая жестко соединена с колесом (чтобы обеспечить постоянство натяжения ремня). Кроме того, необходимо предусмотреть механизм натяжения нашего ремня.

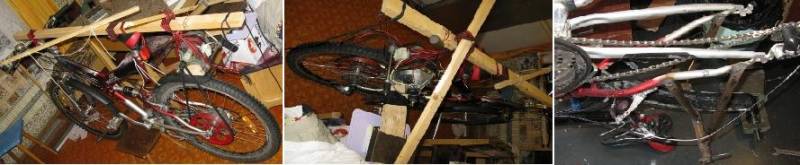

Чтобы понять, какое положение двигателя наиболее оптимально, сначала он был зафиксирован в нужном месте относительно велосипеда с помощью досок и веревок, после чего была произведена прокрутка колеса, чтобы убедиться, что ремень не стремиться съехать с нашего самодельного шкива (ведь наш шкив не имеет ни канавок, ни каких-либо бортиков)

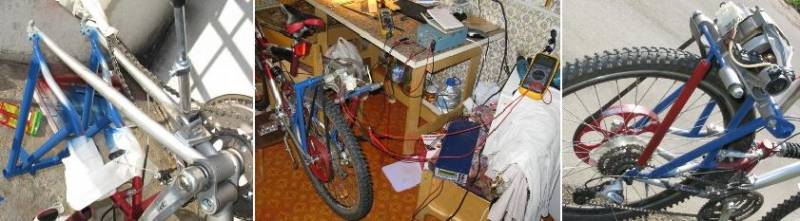

Затем размеры были вымерены, вырезаны детали из тонкостенных стальных трубок и прямо в таком виде (пока велосипед и мотор связаны друг с другом) были приварены (прихвачены) к раме велосипеда. После этого мотор был отвязан, доски убраны, а детали приварены окончательно
Снова окраска, сушка...

Далее сборка и испытание (прокрутка), на этот раз, с помощью электромотора, чтобы убедиться, что ремень точно никуда не сползает со шкива. Механизм натяжения ремня был выполнен из деталей от штуки для натяжения тросов (т. н. "талреп"). В данной штуке есть два винта - один с "левой" резьбой, другой с "правой", а также специальная центральная часть - гайка с аналогичными резьбами с двух сторон. Эта центральная часть была разрезана болгаркой, и ее концы с резьбой были вварены по торцам тонкостенной трубки нужной длины. Сами винты были приварены с одной стороны - к шпильке крепления мотора, с другой стороны - к специальной площадке с отверстием, надеваемой на ось заднего колеса велосипеда. В результате получился механизм с трубкой (красного цвета на фото ниже), при вращении которой двигатель может подниматься или опускаться, что приводит либо к натяжению, либо к ослаблению ремня. Дли фиксации трубки в нужном положении снизу она законтрена контргайкой.
Теперь необходимо было выбрать тип и количество аккумуляторов. Поскольку наш электродвигатель от стиральной машинки, которая питается от сети ПЕРЕМЕННОГО тока 220В, значит и сам мотор рассчитан на работу от напряжения максимум 220В (переменного). Максимум, потому что в стиральной машинке скорость мотора регулируется в широких пределах путем изменения напряжения на электродвигателе, и максимальные режимы мотор развивает только в конце отжима.
Но аккумуляторы дают ток постоянный, а не переменный. Однако, это нам на руку, т. к. коллекторные моторы переменного тока отлично работают и на постоянном токе. Более того, на постоянном токе такие двигатели работают даже лучше, т. к. индуктивные сопротивления мотора перестают играть роль. В результате, я остановился на напряжении 96В (8 двенадцативольтовых аккумуляторов), а посмотрев, что было доступно в магазине, выбрал.
Теперь необходимо было выбрать тип и количество аккумуляторов. Поскольку наш электродвигатель от стиральной машинки, которая питается от сети ПЕРЕМЕННОГО тока 220В, значит и сам мотор рассчитан на работу от напряжения максимум 220В (переменного). Максимум, потому что в стиральной машинке скорость мотора регулируется в широких пределах путем изменения напряжения на электродвигателе, и максимальные режимы мотор развивает только в конце отжима.

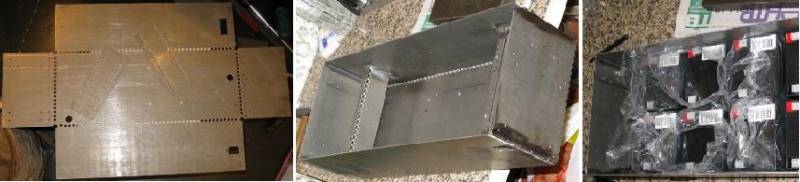

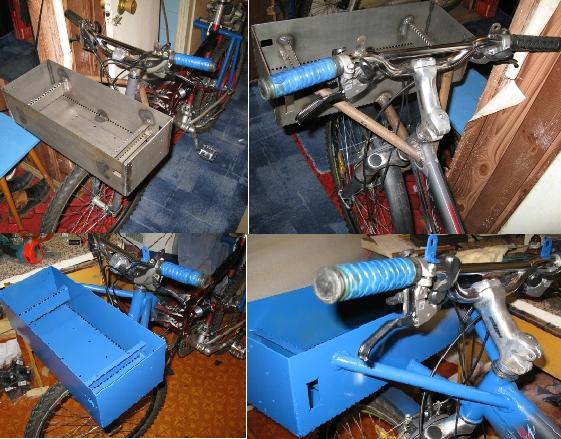

Чтобы закрепить эти аккумуляторы на велосипеде, я решил изготовить отдельный ящик, в котором предполагалось разместить аккумуляторы и необходимую электронику:

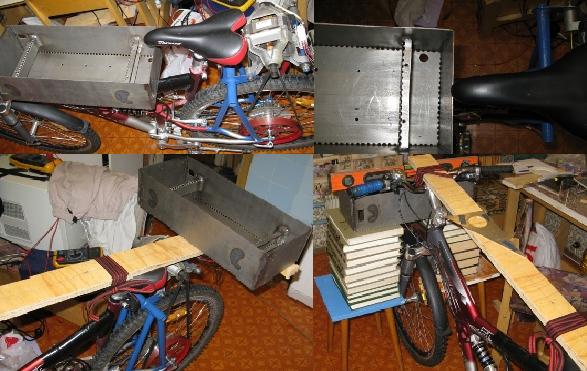

Когда ящик был готов, оказалось, что для него... нет места! Планировалось разметить его на раме, в том месте, где находится бензобак у мотоциклов, но стало очевидным, что сесть на седло велосипеда при этом будет невозможно (ноги некуда девать):

Поэтому, я стал искать возможность приладить этот ящик в другое место, например сзади, но сзади оказалось не к чему его крепить (за мотор нельзя, т. к. тяжеленный ящик будет "не подрессорен", а закрепить за стойку седла невозможно - мешает мотор). А вот спереди вроде и место есть, и крепить есть к чему. Поэтому, именно туда я его и приварил:

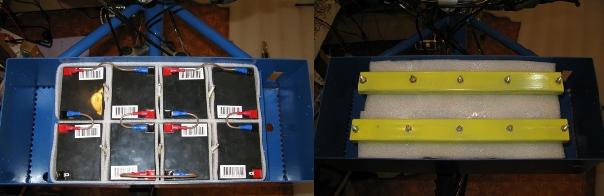

Снова окраска, сушка, установка аккумуляторов, их последовательное соединение между собой и закрепление:

и вот он, долгожданный момент - первые испытания, пока без всякой электроники, двигатель подключается к аккумуляторам напрямую, с помощью автомата в ящике и выключателя (тумблера) на руле. Для измерения рабочего тока к велосипеду был прилажен мультиметр:

Испытания показали, что "по двигателю" конструкция вполне работоспособна, но тяжелый ящик впереди велосипеда делает его очень трудным в управлении (плохо слушается руля), о том, чтобы заехать на сколь-нибудь мало-мальский бордюр не слезая с велосипеда речи нет вообще, чтобы затащить его в лифт (в моем доме грузового лифта нет) требуется много шаманских действий, сопровождаемых непереводимыми изречениями, а временный выключатель на руле вообще сгорел из-за возгорания и продолжительного горения в нем электрической дуги при его выключении (размыкании).

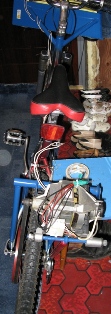

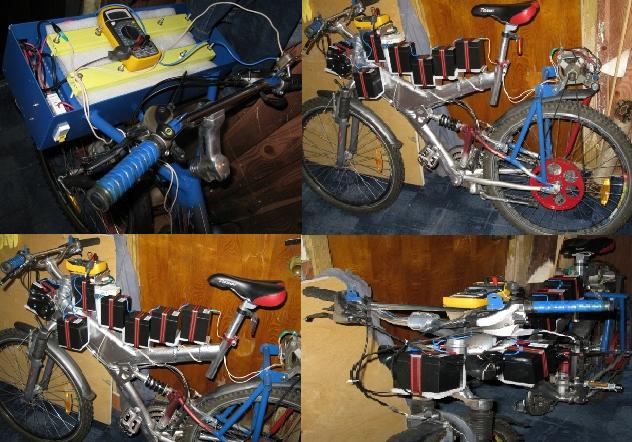

Стало очевидно, что от тяжелого ящика впереди велосипеда надо избавляться. Поэтому он был отрезан, а аккумуляторы размещены на раме равномерно, каждый по отдельности. Кроме этого, были предусмотрены автомобильные клаксоны (бибикалки), а также крепления для кнопок управления этими клаксонами на руле. Ввиду многочисленных точек сварки для крепления площадок под аккумуляторы, раму пришлось перекрасить почти целиком.

Снова испытания, на этот раз, несравненно более удачные. Управляемость снова стала хорошей, а затаскивать велосипед в лифт (с подъемом переднего колеса) стало гораздо легче. Поскольку никакой электроники еще не было, стартовать на электротяге с места я даже не пробовал - боялся сжечь двигатель или порвать ремень. Включал автомат питания, только разогнавшись на педалях до скорости хотя бы 10...15км/ч. При этом через двигатель начинал идти ток порядка 10А, который снижался до 3...4А по мере разгона.
Сначала я хотел сделать электронный блок, который должен был обеспечивать не только работу двигателя от аккумуляторов, но также заряд аккумуляторов от двигателя в режиме торможения. Кроме того, должен быть достаточно мощный преобразователь на 12В для питания клаксонов (бибикалок), а также, желательно, зарядное устройство, чтобы можно было заряжать аккумуляторы в любом месте, не заботясь о том, чтобы не забыть взять с собой "зарядку".
Однако планы планами, но на практике в таком виде этот велосипед простоял у меня более полугода - все никак "руки не доходили".
Затем я все же решился сделать к нему электронику для управления, но в самом простейшем варианте - только регулятор мощности двигателя, без всякой рекуперации энергии при торможении, без встроенного зарядного устройства и даже без 12В на клаксоны - они были просто сняты.
Задача такого блока электроники состоит в том, чтобы передать на двигатель требуемую мощность, пропорциональную положению "ручки газа". Кроме того, чтобы ток не мог превысить предельных значений при трогании с места на "полном газе", при достижении током этого предельного значения мощность ограничивается и дальнейший рост тока не происходит. По мере разгона ток падает, а ограничение с мощности снимается - она становится такой, какая задана "ручкой газа".
Также, в задачи блока входит слежение за степенью разряженности аккумуляторов и предотвращение их глубокого разряда (падение напряжения менее 9В на аккумулятор (менее 72В на всех). Т. е., при падении напряжения на всех аккумуляторах до 72В электродвигатель будет выключен - дальше придется ехать на педалях.

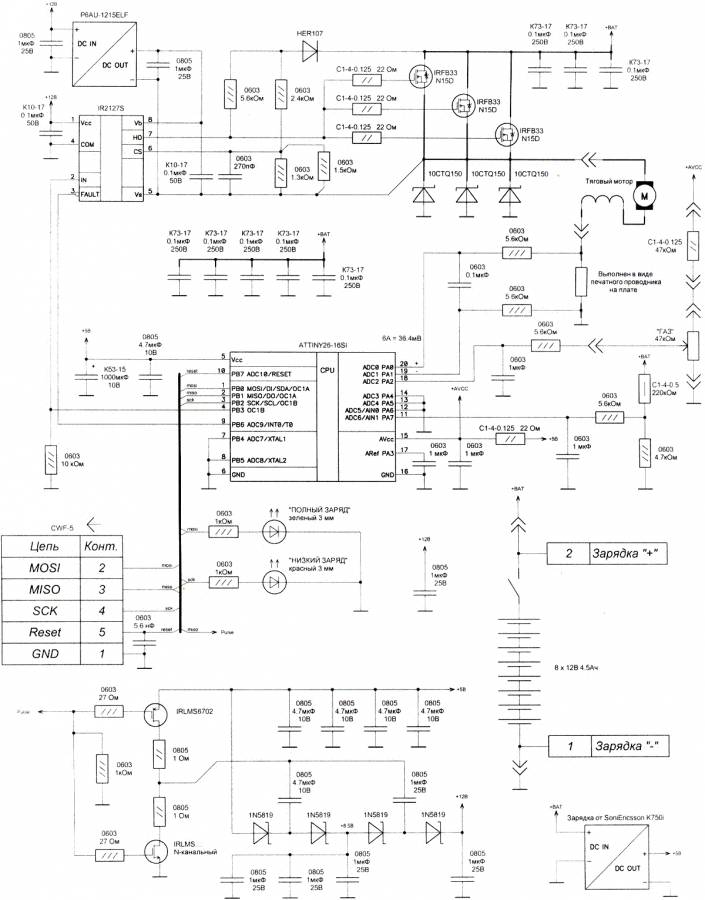

Регулятор двигателя выполнен в виде импульсного понижающего преобразователя, работающего на частоте преобразования 32.5кГц. Вот его схема (нажмите для увеличения):

Управляющий сигнал "генерируется" "ручкой газа", выполненной в виде обычного переменного резистора около правой рукоятки руля. Этот сигнал поступает на вход АЦП микроконтроллера ATtiny26 фирмы Atmel. На другой вход АЦП данного микроконтроллера поступает напряжение с токового шунта (измерительного резистора), выполненного в виде печатного проводника на плате, через который проходит полный ток тягового электродвигателя (чуть левее центра платы на фото ниже):

Изменение мощности двигателя достигается изменением коэффициента заполнения ШИМ-сигнала (Широтно-Импульсного Модулированного сигнала), поступающего на затворы силовых полевых транзисторов IRFB33N15D через микросхему-драйвер IR2127S. Производителем этих силовых транзисторов и микросхем-драйверов к ним является фирма International Rectifier. Всего силовых транзисторов IRFB33N15D три штуки, включены они параллельно - для уменьшения падения напряжения на них и повышения КПД преобразователя.
Работает все это следующим образом. В тот момент, когда от микроконтроллера через драйвер IR2127S на затворы транзисторов IRFB33N15Dпоступает управляющий импульс, они открываются, и электродвигатель подключается к аккумуляторной батарее. Однако, поскольку сам двигатель обладает индуктивным сопротивлением, ток через него не может скачкообразно повысится до запредельных значений - он начинает "медленно" расти. Через некоторое время управляющий импульс от микроконтроллера исчезает и транзисторы закрываются. Однако, благодаря ЭДС самоиндукции, ток через двигатель при этом не прекращается скачкообразно - он находит себе путь через три параллельно включенных диода 10CTQ150 той же фирмы International Rectifier и "медленно" уменьшается. Поскольку управляющие импульсы от микроконтроллера идут достаточно часто (с частотой 32500 раз в сек), ток через мотор за время импульса или паузы между импульсами не успевает сколь-нибудь значительно измениться, и поддерживается на уровне некоторого среднего значения. Чем шире импульсы и уже паузы между ними - тем больший средний ток идет через двигатель, тем сильнее велосипед "рвется в путь". В свою очередь, ширина импульсов поддерживается программой микроконтроллера пропорциональной положению "ручки газа", но при этом программа также следит за тем, чтобы ток через двигатель (напряжение на токовом шунте) не превысил предельного значения (7А).
Питание микроконтроллера осуществляется от напряжения 5В, производимого из напряжения аккумуляторной батареи "зарядкой" от мобильного телефона Sony Ericsson K750i. В результате эксперимента выяснилось, что данная "зарядка" может работать в очень широком диапазоне входных напряжений - не только от сети 220В, но и начиная уже от 12В(!) постоянного тока и выше. В нашей же системе напряжение на аккумуляторах варьируется в диапазоне 70...120В, что вполне подходит для этой "зарядки".
Однако, в нашей схеме есть еще драйвер IR2127S, которому необходимо питание 12...16В. Это питание производится из напряжения 5В путем его утроения участком схемы в левом нижнем углу (см. схему). На затворы транзисторов IRLMS... подаются импульсы от микроконтроллера с частотой также 32.5кГц, но с постоянным заполнением 50% (меандр), которые вызывают переключения этих транзисторов и перезарядку конденсаторов правее.
Сам драйвер IR2127S состоит из двух частей - низковольтной (левые по схеме выводы) и высоковольтной (правые по схеме выводы). Высоковольтная часть нуждается в отдельном источнике питания, не связанном с источником питания низковольтной части. Такой источник питания выполнен в виде готового модульного DC-DC преобразователя с гальванической развязкой P6AU-1215ELF.
Кроме того, драйвер IR2127S несет в себе также защитные функции - он следит за мгновенным током через силовые транзисторы IRFB33N15D, и в случае его повышения до аварийных значений (гораздо больше, чем 7А) (например, при коротком замыкании в двигателе) немедленно отключит силовые транзисторы, предотвращая повреждение схемы.
Еще на один вход АЦП микроконтроллера подается напряжение с аккумуляторной батареи. В программе микроконтроллера предусмотрены пять порогов напряжения на батарее, начиная от "батарея полностью заряжена" и заканчивая "батарея совсем разряжена". Эти состояния индицируются с помощью двух светодиодов красного и зеленого цвета. Когда напряжение на аккумуляторах уменьшается до 72В (9В на аккумулятор), микроконтроллер переходит к состоянию "батарея совсем разряжена", и управляющий сигнал на затворы силовых транзисторов больше не подается - мощность на двигатель не передается - дальше придется ехать на педалях.

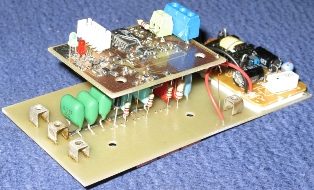

Конструктивно электронный блок смонтирован на двух печатных платах - силовой и слаботочной:

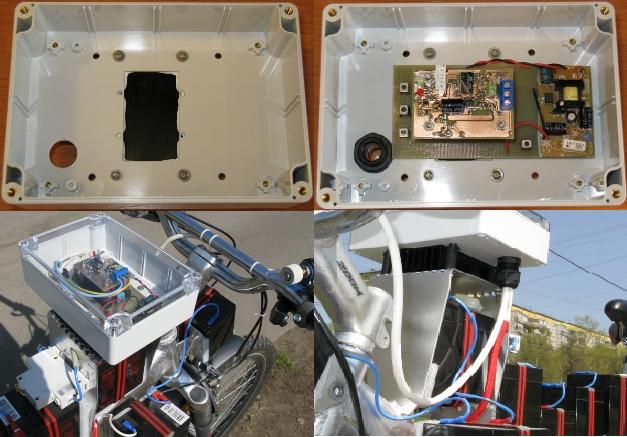

Платы размещены в полугерметичном пластмассовом корпусе, силовые транзисторы и диоды выведены на радиатор снизу корпуса. При последующих "домашних" испытаниях, а затем и при длительных поездках на полном "газе", сколь-нибудь заметный нагрев этого радиатора (на ощупь) отмечен не был - возможно, что можно было обойтись и без него.

Как раз в дни написания этой статьи, мне посчастливилось найти еще одну стиральную машинку, на этот раз "ElectroLux". При ее разборке выяснилось, что мотор в ней рассчитан на большую мощность, чем использован на электровелосипеде, а значит имеет меньшее внутреннее сопротивление - меньшие потери. А значит такой мотор позволит ехать либо быстрее, либо дальше. В результате, мотор на электровелосипеде был заменен на вновь найденный. Поскольку у "нового" двигателя вал был длиннее, пришлось установить его со смещением с небольшой доработкой системы крепления:

Уже с этим "новым" мотором были произведены испытания на дальность поездки и на максимальную скорость.
Испытания на дальность поездки на одной зарядке аккумуляторов проводились в два этапа.
1. Почти равномерное движение на небольшой скорости. Условия: дорога по большей части - грунтовая, местами асфальт, движение происходило по кольцу (по кругу). Длина круга - примерно 2км. Дорога в целом почти горизонтальная, однако местами были небольшие спуски и подъемы. При движении производилось вращение педалей без приложения особых усилий. Соотношение передач (имеется ввиду положение цепи на звездочках) - максимальное - 3 на передней звездочке и 7 на задней. На участках подъема усилие на педали прикладывалось более ощутимое - в помощь двигателю. Положение "ручки газа" - примерно по середине, и за время испытания не менялось (было постоянным). Средняя скорость движения - примерно 17км/ч. Вес наездника с учетом одежды (мой вес) - около 100кг. В этих условиях одной зарядки аккумуляторов хватило примерно на 25км.
2. Движение на повышенных скоростях в реальной обстановке. Условия: дорога по большей части - асфальтированная, но асфальт имеет многочисленные трещины и разломы, местами дорога грунтовая. Имеются достаточно частые небольшие спуски и подъемы. При движении производилось вращение педалей с приложением средних усилий. Соотношение передач - максимальное - 3 на передней звездочке и 7 на задней. Положение "ручки газа" - изменялось от примерно среднего до максимального, в зависимости от ситуации на дороге, производились многочисленные ускорения на "полном газе", а также продолжительные движения на "полном газе". Средняя скорость движения - примерно 25...30км/ч. Вес наездника с учетом одежды (мой вес) - около 100кг. В этих условиях одной зарядки аккумуляторов хватило примерно на 17км.
Испытания на максимальную скорость проводились при следующих условиях: скорость измерялась с помощью GPS-навигатора. Дорога асфальтированная, ровная, горизонтальная. Аккумуляторы "свежие", вращение педалей не производилось, "ручка газа" в положении "полный газ", вес наездника с учетом одежды (мой вес) - около 100кг. В этих условиях скорость установившегося движения составила 30км/ч. При продолжительном движении в горку с небольшим уклоном, при равных прочих, скорость падает до 25км/ч.
Здесь следует отметить, что применяемый электродвигатель - коллекторный, и соединен по схеме с последовательным возбуждением. При такой схеме максимальный крутящий момент двигатель развивает в тот момент, когда он остановлен (т. е. на старте). По мере разгона крутящий момент быстро снижается, а при дальнейшем увеличении скорости стремиться к нулю. Однако, какого-либо сопротивления движению такой двигатель не оказывает, сколь бы не была велика скорость его вращения (конечно, не принимая во внимание трение в подшипниках и на щетках коллектора) (в отличие от трехфазных моторов с электронным контроллером - что стоят в заводских мотор-колесах для электровелосипедов - у них есть некоторая предельная скорость вращения, при которой они переходят в генераторный режим и препятствуют дальнейшему наращиванию скорости). Поэтому, в нашем случае, при дополнительном вращении педалей удается достичь значительно бОльших скоростей, чем только на электротяге. Так, при тех же условиях, что и в испытаниях на максимальную скорость, но с приложением максимальных усилий на педали, с цепным механизмом, установленным на максимальную передачу 3/7 - удалось достичь скорости 42км/ч.
